| 規 格 說 明 | 數量 | 原產地 |
| 華中數控系統/2XY軸4.4KW/2Z軸2.9KW伺服電機/2-7.5KW主軸伺服驅動 (備注:X軸可另選直線電機) |
全套 | 北京 |
| 2X/Y/2Z軸用臺灣TBI精密級(XY50mm，Z40mm)滾珠絲桿 | 全套 | 臺灣 |
| 2X/Y/2Z軸用 臺灣上銀/銀泰 精密級(35mm)滾珠直線導軌 (備注:X軸可另選直線電機) |
全套 | 臺灣 |
| 臺灣大悅直結式主軸BT40-140AS-12000短鼻 | 2個 | 臺灣 |
| 臺灣圣杰24位刀臂式刀庫 | 2套 | 臺灣 |
| 鑄鐵床身(HT250) | 1套 | 自制 |
| 鑄鐵機械零配件(HT250) | 1批 | 自制 |
| 外罩：2mm鋼板、噴粉(不銹鋼水箱) | 全套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口GMI P級角接觸配對軸承 | 全套 | 臺灣 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X軸配風琴罩/YZ軸配鋼板罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 2套 | 自制 |
| 水泵（斯納爾） | 1個 | 常州 |
| 鏈板自動排渣機(備注:可另選) | 無 | 深圳 |
| 機床附件 | 1套 | 深圳 |
| BT40刀柄/配大小全套縮咀（三合） | 10個 | 深圳 |

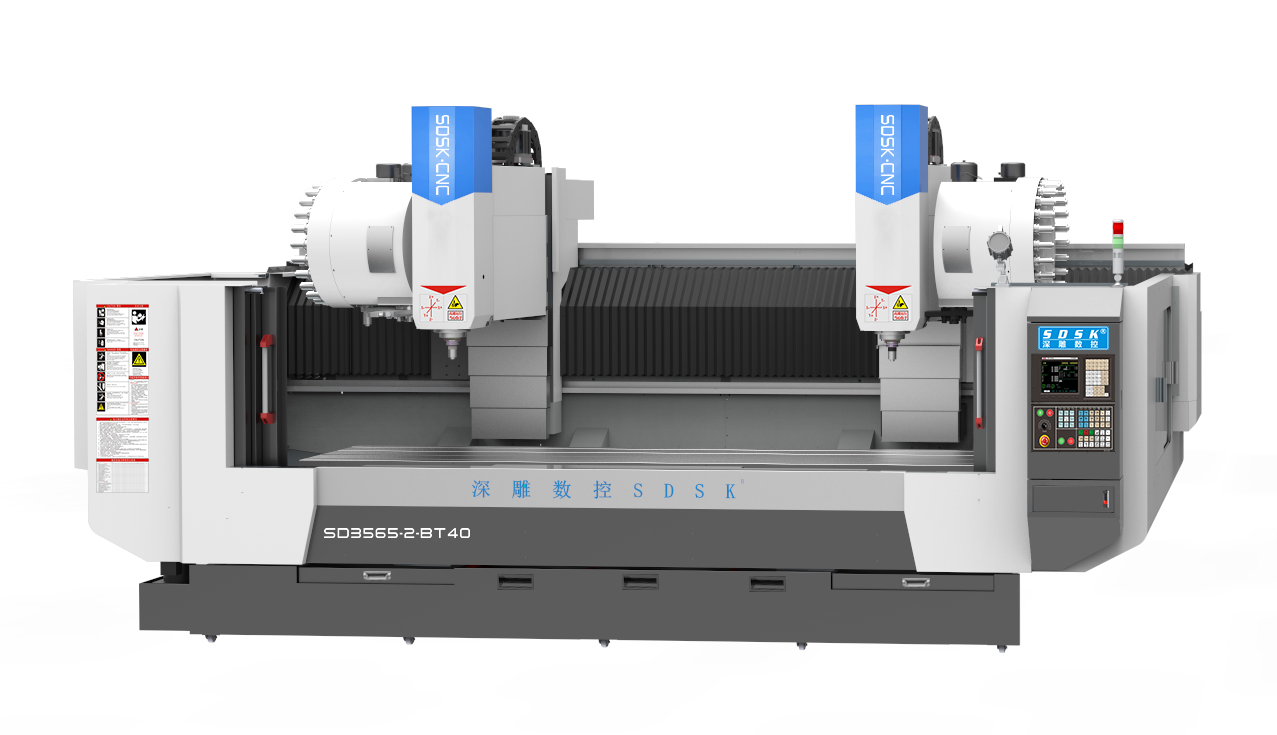

| 機型 | SD3565-2-BT40 | SD4065-2-BT40 | SD4565-2-BT40 |
| 外型尺寸 | 長5350寬2950高3000 | 長5850寬2950高3000 | 長6530寬2950高3000 |
| 工作臺尺寸 | X3500*Y600（T槽） | X4000*Y600（T槽） | X4500*Y600（T槽） |
| 主軸鼻端至臺面 | 750 | 750 | 750 |
| 2X/Y/Z行程 | X1-3550*720*650 X2-1750*720*650 |
X1-4050*720*650 X2-2000*720*650 |
X1-4550*720*650 X2-2250*720*650 |
| 最大空走速度XYZ | X35m/min Y48m/min Z40m/min |
X35m/min Y48m/min Z40m/min |
X35m/min Y48m/min Z40m/min |
| 最大加工速度 | 12m/min | 12m/min | 12m/min |
| 控制系統 | 華中數控系統 | 華中數控系統 | 華中數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.002 | 0.002 | 0.002 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | 士0.02mm | 士0.02mm | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm | 300 mm內±0.01mm | 300 mm內±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 2個 | 2個 | 2個 |
| 主軸伺服驅動功率 | 7.5KW/個 | 7.5KW/個 | 7.5KW/個 |
| 主軸轉速 | 12000rpm/min | 12000rpm/min | 12000rpm/min |
| 夾持刀柄 | BT40 | BT40 | BT40 |
| 刀臂式刀庫 | 24T*2 | 24T*2 | 24T*2 |
| 換刀方式 | 自動 | 自動 | 自動 |
| 對刀方式 | 自動 | 自動 | 自動 |
| 可裝料高度 | 600mm | 600mm | 600mm |
| 臺面承受負荷 | 2000Kg | 2000Kg | 2000Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 35KW | 35KW | 35KW |
| 整機重量 | 11500Kg | 13500Kg | 15500Kg |
| 單價 含稅含運費 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式主軸BT40-140AS-12000短鼻 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT40刀頭10個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 16.BT40鎖刀座 |
| 7. | 警示燈 | 17. | M12馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士2臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-16） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
